摘 要

本文详细阐述了柔性电子光学透明薄膜技术。首先介绍了柔性电子的发展背景以及光学透明薄膜在其中的关键地位。接着深入探讨了光学透明薄膜的主要材料类型，包括无机材料和有机材料，分析了它们的特性、优势与局限。随后重点讲述了光学透明薄膜的制备技术，如物理气相沉积、化学气相沉积等，并对其工艺要点和影响因素进行了剖析。

此外，还论述了光学透明薄膜在柔性电子中的性能要求，如高透光率、良好的柔韧性、低表面粗糙度等，以及提升这些性能的方法与策略。最后对柔性电子光学透明薄膜技术的未来发展趋势进行了展望，旨在为相关领域的科研人员、工程师及从业者提供全面且深入的技术参考与知识储备。

介 绍

一、引言

随着现代科技的迅猛发展，柔性电子作为一个极具潜力的领域逐渐兴起并获得了广泛关注。柔性电子旨在将电子器件的功能集成在可弯曲、可折叠甚至可拉伸的柔性基底上，从而实现电子设备形态和应用场景的多样化变革。

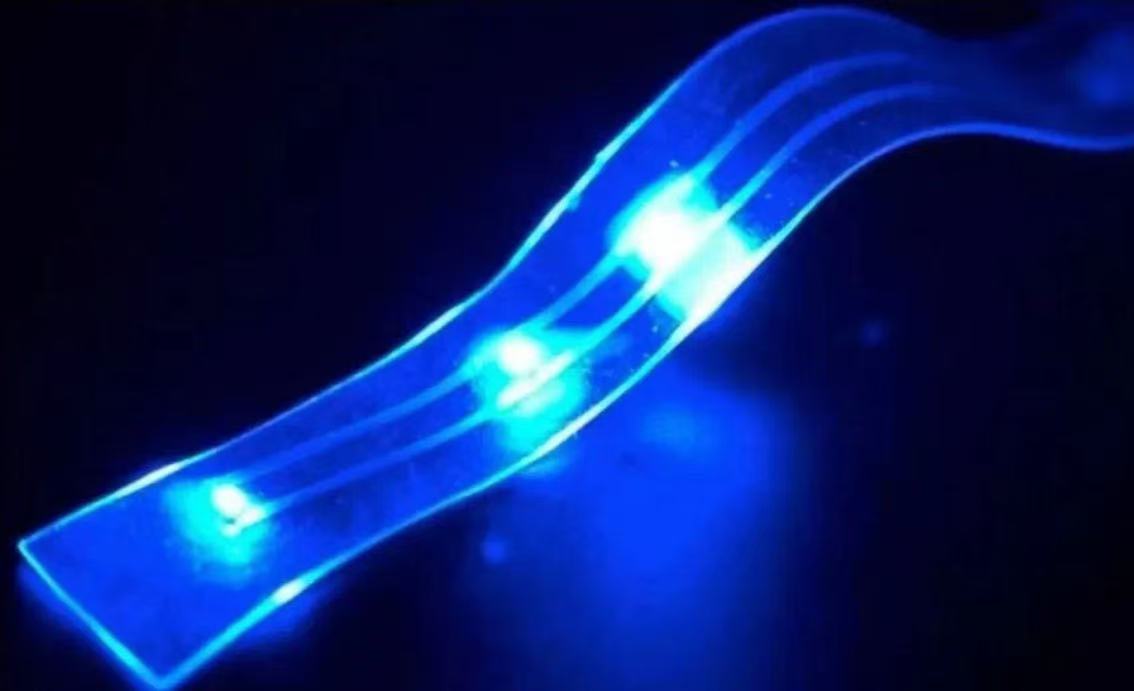

在这一创新领域中，光学透明薄膜扮演着不可或缺的角色。它不仅要为柔性电子器件提供良好的光学透明度，确保光信号的有效传输与交互，例如在柔性显示屏中实现清晰的图像显示、在光电传感器中保证准确的光探测，还要具备出色的柔性以适应器件的变形要求。因此，深入研究柔性电子光学透明薄膜技术对于推动柔性电子产业的进步具有极为重要的意义。

二、柔性电子光学透明薄膜的主要材料类型

（一）无机材料

1、氧化铟锡（ITO）
ITO 是一种广泛应用的无机透明导电材料。它具有较高的透光率，在可见光范围内可达 85% 以上，同时具备良好的导电性能，其电阻率可低至 10⁻⁴Ω・cm 量级。这使得 ITO 能够在柔性显示屏等柔性电子器件中既作为透明电极，又能保证光的有效透过。然而，ITO 也存在一些局限性，其材料相对较脆，在反复弯曲或拉伸过程中容易出现裂纹，从而导致电学和光学性能的下降。此外，铟元素的稀缺性也在一定程度上限制了 ITO 的大规模应用和可持续发展。

2、氧化锌（ZnO）

ZnO 是一种宽带隙半导体材料，在可见光区域具有较高的透光率。它的晶体结构稳定，具有良好的化学稳定性和热稳定性。ZnO 可以通过多种方法制备，如磁控溅射、溶胶 - 凝胶法等，并且可以通过掺杂不同的元素来调节其电学性能，例如掺杂铝（Al）可以提高其导电性。与 ITO 相比，ZnO 的原材料丰富，成本相对较低，在柔性电子光学透明薄膜领域具有较大的应用潜力。但是，ZnO 薄膜的电学性能目前还难以完全达到 ITO 的水平，在高导电性要求的应用场景中可能受到限制。

3、其他无机材料
除了 ITO 和 ZnO 外，还有一些其他的无机材料也被应用于柔性电子光学透明薄膜。例如，二氧化钛（TiO₂）具有优异的光学和化学性能，可用于制备抗反射涂层或作为复合薄膜的组成部分，以提高薄膜的综合性能。还有一些金属纳米线材料，如银纳米线，其具有极高的导电性和较好的透光性，并且在柔性方面表现出一定的优势，通过将银纳米线分散在合适的聚合物基质中，可以制备出具有良好柔性和光学透明度的复合薄膜。

（二）有机材料

1、聚对苯二甲酸乙二醇酯（PET）

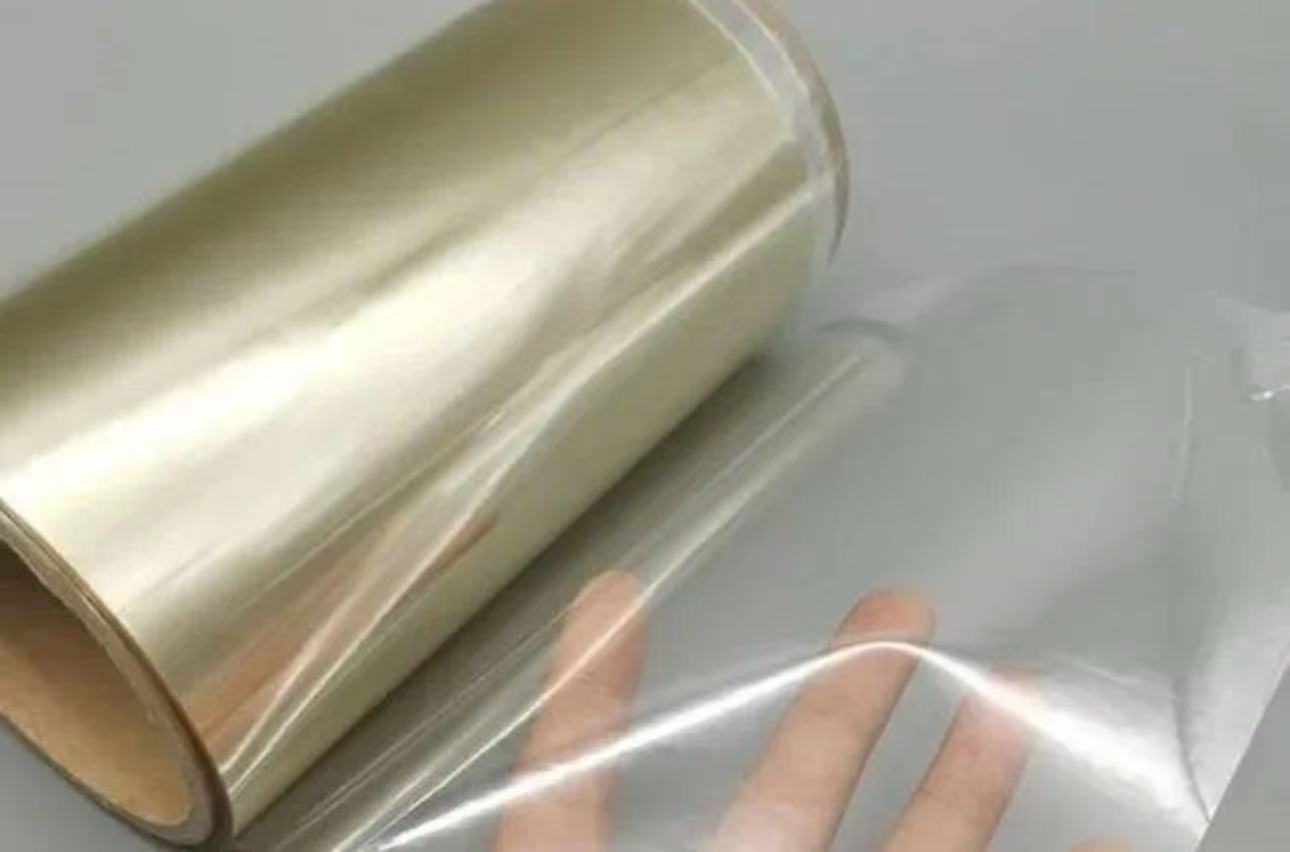

PET 是一种常见的有机聚合物材料，具有良好的柔韧性、机械强度和化学稳定性。它的透光率较高，可达到 90% 左右，并且成本相对较低，易于加工成型。PET 薄膜在柔性电子中常被用作基底材料或封装材料，同时也可以通过表面处理或与其他材料复合来实现一定的导电和光学功能。然而，PET 的耐热性相对较差，在高温环境下可能会发生变形，这在一些需要高温工艺处理的柔性电子器件制造过程中可能会带来问题。

2、聚酰亚胺（PI）
PI 是一种高性能的有机聚合物材料，具有出色的耐高温性能、良好的机械强度和化学稳定性。它在柔性电子领域有着广泛的应用，尤其是在需要承受高温处理或在恶劣环境下工作的器件中，如柔性印刷电路板、柔性传感器等。PI 薄膜的透光率一般在 80% - 90% 之间，可以通过特殊的分子设计和合成工艺来进一步提高其透光性。此外，PI 还可以与其他材料进行复合，如与无机纳米粒子复合，以获得更好的综合性能，如提高导电性或增强抗划伤能力。

3、导电聚合物导电聚合物是一类具有特殊结构和性能的有机材料，如聚苯胺（PANI）、聚噻吩（PTh）等。这些材料具有一定的导电性和良好的柔韧性，可以通过化学合成或电化学聚合等方法制备成薄膜。导电聚合物薄膜在柔性电子中的应用主要集中在柔性电极、传感器等方面。它们的优点是可以通过分子结构设计来调节其电学和光学性能，并且具有较好的加工性能，可以采用溶液旋涂、喷墨打印等方法制备成各种形状和尺寸的薄膜。但是，导电聚合物的导电性一般相对较低，与无机导电材料相比还有一定差距，并且其稳定性在长期使用或复杂环境下可能需要进一步提高。

三、柔性电子光学透明薄膜的制备技术

（一）物理气相沉积（PVD）

1、磁控溅射
磁控溅射是一种常用的物理气相沉积技术。在磁控溅射过程中，利用磁场和电场的相互作用，使等离子体中的离子加速轰击靶材，将靶材原子溅射出来并沉积在基底上形成薄膜。对于柔性电子光学透明薄膜的制备，磁控溅射可以精确控制薄膜的厚度、成分和结构。例如，在制备 ITO 薄膜时，可以通过调整溅射功率、气压、靶材与基底的距离等参数，获得具有高透光率和良好导电性能的薄膜。磁控溅射的优点是制备的薄膜质量高、均匀性好、附着力强，并且可以在较大面积的基底上进行沉积。然而，该技术设备成本较高，沉积速率相对较慢，在大规模生产时可能会受到一定限制。

2、电子束蒸发
电子束蒸发是另一种 PVD 技术，它利用电子束加热蒸发源材料，使材料蒸发并沉积在基底上。电子束蒸发可以实现高纯度材料的蒸发沉积，能够精确控制薄膜的厚度和成分。在制备一些对纯度要求较高的光学透明薄膜，如金属氧化物薄膜时具有优势。与磁控溅射相比，电子束蒸发的沉积速率可以相对较高，但设备也较为复杂，并且在蒸发过程中可能会产生一些热辐射对基底造成影响，需要采取相应的防护措施。

（二）化学气相沉积（CVD）

1、等离子体增强化学气相沉积（PECVD）
PECVD 是在化学气相沉积过程中引入等离子体，通过等离子体中的活性粒子来促进化学反应，降低反应温度，提高薄膜的沉积速率和质量。在柔性电子光学透明薄膜制备中，PECVD 常用于制备一些无机薄膜，如氮化硅（Si₃N₄）薄膜，可作为保护膜或绝缘层。PECVD 可以在较低的温度下进行薄膜沉积，这对于一些不耐高温的柔性基底材料非常重要。但是，PECVD 设备的复杂性和运行成本较高，并且等离子体环境可能会对薄膜的结构和性能产生一些微妙的影响，需要深入研究和优化。

2、原子层沉积（ALD）

ALD 是一种基于自限制表面反应的化学气相沉积技术。它通过交替地将反应物脉冲通入反应腔室，使反应物在基底表面逐层反应形成薄膜。ALD 的突出优点是能够精确控制薄膜的厚度，实现原子级别的薄膜生长，并且制备的薄膜均匀性极佳，在制备超薄光学透明薄膜，如高介电常数薄膜用于柔性电子器件的栅极绝缘层时具有独特的优势。然而，ALD 的沉积速率非常低，这使得其在大规模生产中的应用受到较大限制，并且设备成本较高，对反应环境的要求也较为严格。

（三）溶液法制备

1、旋涂法
旋涂法是一种简单且常用的溶液法制备薄膜的技术。将溶解有薄膜材料的溶液滴在高速旋转的基底上，利用离心力使溶液均匀地铺展在基底表面，然后通过溶剂的挥发形成薄膜。这种方法适用于制备一些有机薄膜材料，如导电聚合物薄膜、聚合物电解质薄膜等。旋涂法的优点是设备简单、操作方便、成本低廉，可以在实验室规模快速制备薄膜样品。但是，旋涂法难以实现大面积均匀薄膜的制备，并且溶液的浓度、粘度、旋转速度等参数对薄膜的厚度和质量影响较大，需要精确控制。

2、喷墨打印法喷墨打印法是一种数字化的溶液法制备薄膜技术，它将薄膜材料的溶液通过喷头喷射到基底上，按照预先设计的图案和形状形成薄膜。喷墨打印法在柔性电子光学透明薄膜制备中的优势在于可以实现个性化、定制化的薄膜制备，适合于制备一些图案化的薄膜结构，如柔性显示屏中的电极图案、传感器阵列等。此外，喷墨打印法可以减少材料的浪费，提高材料的利用率。然而，喷墨打印法对溶液的性质要求较高，如溶液的稳定性、粘度、表面张力等，并且打印分辨率和速度也受到喷头技术的限制。

四、柔性电子光学透明薄膜在柔性电子中的性能要求与提升策略

（一）高透光率

1、材料选择与优化
选择具有低吸收系数和高折射率匹配的材料是提高透光率的基础。例如，对于无机材料，可以通过调整材料的晶体结构和化学成分来减少在可见光范围内的光吸收。对于有机材料，可以通过分子设计，引入特殊的官能团或结构单元，降低分子内和分子间的电子跃迁能量，从而减少光的吸收。此外，还可以采用多层膜结构设计，利用光的干涉原理，减少反射损失，提高透光率。例如，在光学透明薄膜表面涂覆抗反射涂层，通过调整涂层的厚度和折射率，使反射光相互抵消，增加透射光的比例。

2、微观结构控制

优化薄膜的微观结构，如减少晶体缺陷、控制晶粒尺寸和取向等，也有助于提高透光率。在多晶薄膜中，较小的晶粒尺寸和均匀的晶粒取向可以降低光的散射。通过改进制备工艺，如采用合适的沉积温度、压力和速率，以及进行后退火处理等，可以调控薄膜的微观结构，提高透光率。

（二）良好的柔韧性

1、材料设计与合成

设计和合成具有柔性链段或柔性结构单元的材料是提高光学透明薄膜柔韧性的关键。对于有机材料，可以引入柔性的聚合物链，如聚醚链、聚酯链等，使材料能够在弯曲或拉伸过程中发生可逆的形变而不破坏其结构和性能。对于无机材料，可以采用纳米结构或复合结构设计，如将无机纳米粒子分散在柔性聚合物基质中，利用聚合物的柔性来弥补无机材料的脆性，同时保持无机材料的光学和电学性能。

2、界面工程
优化薄膜与基底之间的界面结合力和柔韧性也是提高整个柔性电子器件柔韧性的重要环节。通过在界面处引入柔性的中间层或进行界面修饰，如采用自组装单分子层、等离子体处理等方法，可以改善界面的相容性和应力分布，减少在弯曲或拉伸过程中界面处的应力集中，从而提高薄膜的柔韧性和稳定性。

（三）低表面粗糙度

1、制备工艺优化
在薄膜制备过程中，控制沉积参数和工艺条件可以降低表面粗糙度。例如，在物理气相沉积过程中，优化溅射功率、气压、靶材纯度等参数，可以减少薄膜表面的颗粒沉积和缺陷形成，从而降低表面粗糙度。在溶液法制备中，控制溶液的浓度、溶剂的挥发速率、基底的清洁度等因素，也可以获得表面较为平整的薄膜。

2、后处理工艺
采用适当的后处理工艺，如抛光、化学蚀刻等，可以进一步降低薄膜的表面粗糙度。抛光可以去除薄膜表面的凸起部分，使表面更加光滑；化学蚀刻可以通过选择性地去除薄膜表面的缺陷或不均匀部分，改善表面平整度。但是，后处理工艺需要精确控制，以免对薄膜的其他性能产生不良影响。

讨论与结果

柔性电子光学透明薄膜技术在柔性电子领域的发展中起着至关重要的作用。通过对其主要材料类型、制备技术、性能要求与提升策略的深入研究，我们可以看到这一技术领域已经取得了众多成果，但仍面临着诸多挑战。

在材料方面，需要不断开发新型材料或对现有材料进行优化改进，以满足柔性电子器件日益多样化和高性能化的需求；在制备技术上，要寻求更加高效、低成本、大面积且能够精确控制的制备方法，以实现柔性电子光学透明薄膜的大规模工业化生产；在性能提升方面，要进一步探索提高透光率、柔韧性、表面平整度等性能的新途径和新方法，同时还要兼顾其他性能指标的平衡。

随着材料科学、纳米技术、制造工艺等相关学科的不断发展，相信柔性电子光学透明薄膜技术将不断取得突破，为柔性电子产业带来更加广阔的发展前景，推动诸如可穿戴设备、折叠屏手机、柔性传感器等柔性电子产品的创新与普及，从而深刻地改变人们的生活和工作方式。

来源：薄膜界
