（1）JQ-1 多异氰酸酯

① 名称和性状 

中文别名：三苯基甲烷三异氰酸酯、聚异氰酸酯胶；列克纳（Leiknonat）胶；纯品简称 TTI；TMPT。

英文名称：polyisocyanate JQ-1。

英文别名：triphenylmethane -4,4′，4″- triisocyanate。

CAS 号：2422-91-5。

暗紫色或黄绿色液体（20% 的氯苯溶 液）。溶于甲苯、氯苯、二氯甲烷、二氯乙烷。化学性质活泼，能与多种含 活泼氢的物质如水、醇、酸等发生反应。胶黏剂用的产品一般为氯苯或醋酸 乙酯溶液。JQ-1 胶液在高温、长期受热或光线的长期作用下，本身易聚 合，为了增加胶液的稳定性，可添加 1% 的对三氯化磷或五氯化磷。

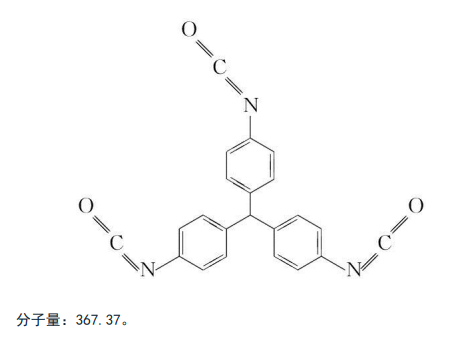

② 化学式或分子式和结构式 分子式：C22H13N3O3。结构式：

③ 理化性能与质量指标 

熔点：89～90℃。

密度：1.2～1.3g/cm3。

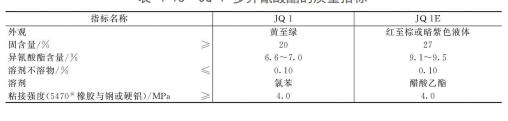

JQ-1 多异氰酸酯的质量指标见表

④ 主要用途 用作普通氯丁胶黏剂、氯丁-酚醛胶黏剂、接枝氯丁胶黏 剂、聚乙烯醇胶黏剂等的交联剂，参考用量为 3～10 质量份。用于聚硫密 封胶可提高粘接强度。在过氯乙烯（PVC）胶液中加入 JQ-1，能有效地提高 粘接强度。也可直接用作胶黏剂，粘接橡胶与金属。

⑤ 环保安全 可燃。有毒。

（2）JQ-4 多异氰酸酯

① 名称和性状 

中文别名：三（4-异氰酸酯基苯）硫代磷酸酯；聚异 氰酸酯胶；硫化磷酸三（苯基异氰酸酯）；RFE 胶；简称 TPTI。

英文名称：polyisocyanate JQ-4。

英文别名：tris（4-isocyanatophenyl）thiophosphate。

CAS 号：4151-51-3。

无色至淡黄色透明液体（20% 的氯苯 溶液）。常温下，纯 TPTI 为固体。溶于二氯甲烷、二氯乙烷、氯仿、氯 苯、甲苯、极性溶剂。对阳光稳定性较好，无变色现象。

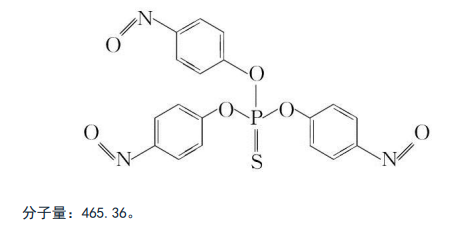

② 化学式或分子式和结构式 分子式：C21H12N3O6PS。结构式：

③ 理化性能与质量指标 

熔点：84～86℃。

密度：0.9～1.32g/cm3。

黏度：2～4mPa·s（20℃）。

溶剂不溶物：≤0.1%。

异氰酸酯（NCO）含量：7.0%～7.4%。

粘接强度（5470#橡胶与钢或硬铝） ：≥4MPa。

④ 主要用途 用作交联剂。加入少量（2.1%～2.7%）JQ-4，可以大幅 度提高 PVA 水性胶黏剂的耐水性和压缩剪切强度，尤其突出的是外观为稳 定的乳白色。具体配方：PVA 为 10%～12%；OP 乳化剂为 0.5mL；JQ-4 为 2.1%～2.7%；水余量。反应温度为 40～50℃，反应时间为 1h。也可直接用 作胶黏剂，粘接橡胶与金属，参考用量为 5～10 质量份。

⑤ 环保安全 可燃。有毒。

（3）四异氰酸酯

① 名称和性状 

中文别名：二甲基三苯基甲烷四异氰酸酯；2,2′-二 甲基-3,3′，5,5′-三苯基甲烷四异氰酸酯；简称 DTTI 或 TPMDMTI。

英文 名称：tetraisocyanate。

英文别名：triphenlymethanne-2,2′-methyl3,3′，5,5′- tetraisocyanate。

外观：根据品质从浅棕色到棕色液体 （20% 的二氯甲烷溶液），甚至还有粉末型，是一种性能独特的多异氰酸酯类 的固化剂。交联后的胶膜柔软，粘接强度高，具有一定的耐酸、耐水、耐 热、耐碱、耐老化性能。

② 化学式或分子式和结构式 

分子式：C25H16N4O4。

分子量：436。

③ 理化性能与质量指标 四异氰酸酯的质量指标见表

④ 主要用途 用作氯丁胶黏剂、聚氨酯胶黏剂的交联剂，参考用量为 5%～8%（胶液）。也可直接用作胶黏剂，粘接橡胶与金属。还用作溶剂型鞋 用聚氨酯胶黏剂的固化剂，用量为 0.2%～0.3%，就能使粘接强度提高 20% ～30%。

⑤ 环保安全 低毒。

（4）4,4′-二苯甲烷二异氰酸酯（MDI）

① 名称和性状 

中文别名：亚甲基二苯基二异氰酸酯，简称 MDI。

英 文名称：4,4′-diphenylmethane diisocyanate。

英文别名：4,4′- methylenebis（phenyl isocyanate）；MDI。

CAS 号：101-68-8。

白色或微 黄色固体，加热时有刺激性臭味。溶于丙酮、二氯甲烷、甲苯、氯苯、煤 油、二氧六环等。有 4,4′-MDI、2,4′-MDI、2,2′-MDI 等异构体，应用 最多的是 4,4′-MDI。

② 化学式或分子式和结构式 

分子式：C15H10N2O2。

结构式：分子量：250.4。

③ 理化性能与质量指标 

熔点：38～39℃。

沸点：392℃。196℃ （0.67kPa）。

闪点（开杯）：202℃。

密度：1.19g/cm3。

折射率：1.5906。

黏 度：4.9mPa·s（50℃）。

④ 主要用途 用作水基高分子异氰酸酯系木材用胶黏剂（拼板胶黏 剂）交联固化剂。MDI 与 3%～5% 的甲苯（无水）或醋酸乙酯（氨酯级）混 合均匀后使用。

⑤ 环保安全 有毒，蒸气压比 TDI 低。空气中最高允许浓度为 0.02×10-6mg/m3。对眼睛、呼吸道和皮肤有刺激作用。

来源：粘接
