涂布时总出现缩孔鱼眼 可能是你的薄膜表面能没达标

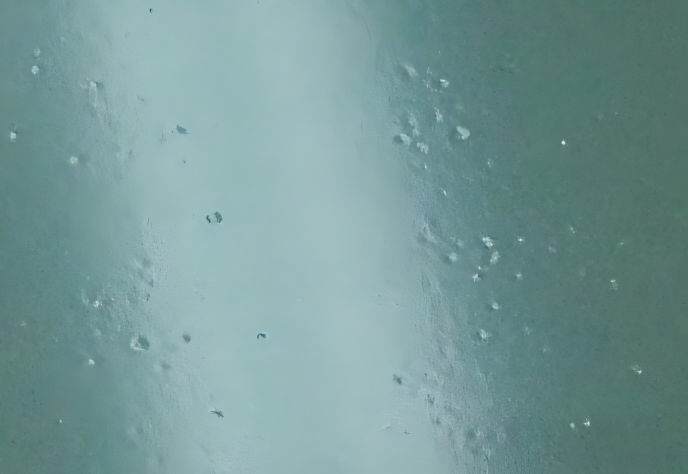

看着涂布膜面上那些星星点点的缩孔，或者像鱼眼睛一样的缺陷，是不是很头疼？你调慢了速度，调整了粘度，甚至换了批浆料，问题依然反复出现。

是时候把目光从浆料移开，看看那“无辜”的薄膜基材吧。很多时候，问题的根源在于薄膜的表面能没有达标，导致浆料无法有效润湿和铺展。

一. 为什么表面能不足会导致缩孔鱼眼？

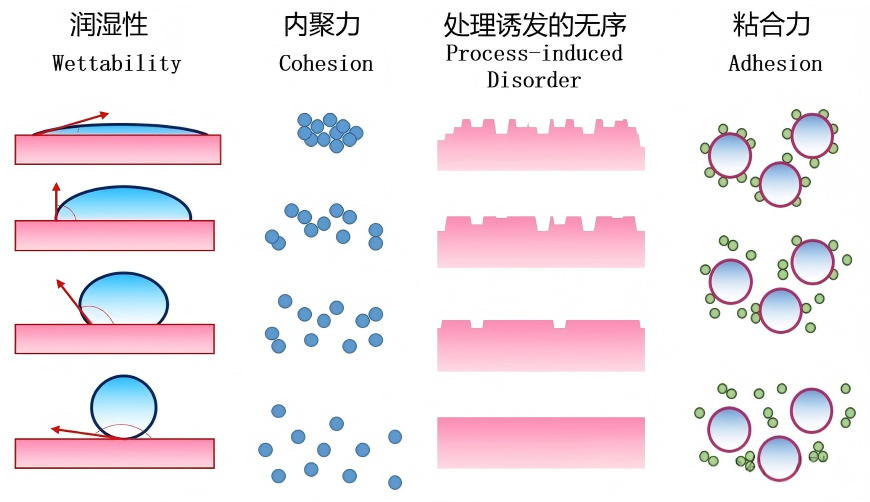

想象一下，把水洒在油腻的桌面上，水会收缩成一滴滴水珠，无法铺开。涂布过程同理。

表面能：可以理解为材料表面“抓住”其他物质的能力。数值越高，抓得越牢。

接触角：液体滴在固体表面形成的角度。角度越大，润湿性越差。

当薄膜的表面能低于浆料的表面张力时，浆料就会像那颗水珠一样，极力收缩自己以减小接触面积，从而在局部回缩，形成缩孔。在缺陷中心，由于溶剂挥发等因素，可能形成凸起的点，就是鱼眼。

简单来说：薄膜表面“抓不住”浆料，浆料只能“抱团”撤退，缺陷就产生了。

二. 如何检测薄膜表面能？

现场诊断工具：达因笔/达因液，这是生产线最快捷的定性判断方法。

取一小段待涂布的薄膜，用特定数值的达因笔在其表面划一道。

观察现象：

如果液体在2秒内收缩成水珠状 → 表面能低于该数值，润湿性不合格！

如果液体连续铺展成一片，保持2秒以上不破裂 → 表面能达到或超过该数值。

目标值是多少？ 通常，为确保良好润湿，薄膜的表面能应至少比浆料的表面张力高出8-10达因/cm。对于大多数水性浆料，基材表面能达到42-48达因是常见的安全范围。

三. 如何提高薄膜表面能？

这里提供三个层级的技术方案，从常规到进阶。

1.电晕处理（最常用）

这是涂布产线提升表面能的标配。通过高压放电，使薄膜表面分子结构发生变化，产生极性基团，从而提高表面能。

2.等离子体处理（应对高难材料）

对于PP、PE等难处理的聚烯烃类薄膜，或者需要极高表面能的场合，大气压等离子处理是更优选择。

它比电晕强处理效果更均匀、持久，能引入更多种类的活性基团，对薄膜的物理损伤更小。

适用场景：高端功能性涂布、医用材料、对附着力和可靠性要求极高的产品。

3.涂布底涂剂

当电晕或等离子处理仍无法满足要求，或者需要特殊功能（如阻隔性、导电性）时，考虑增加一道底涂工序。

底涂剂是什么？ 一种专门设计、能与低表面能基材良好结合，同时为上层功能浆料提供理想附着界面的薄涂层。

四. 如何验证表面能的影响？

为了验证表面能对涂布效果的影响，可以设计一组对比试验。以下是一个简单的试验方案：

试验材料：同一批次的薄膜，分为两组，一组进行表面处理，另一组不处理。

试验步骤：

1. 检测两组薄膜的表面能，记录数据。

2. 使用相同的浆料和涂布参数，对两组薄膜进行涂布。

3. 观察涂布后的表面质量，记录缩孔和鱼眼的数量及大小。

4. 对涂布后的样品进行性能测试，如附着力、厚度均匀性等。

预期结果：经过表面处理的薄膜，其表面能更高，涂布后的表面质量更好，缩孔和鱼眼的数量更少，性能测试结果也更优。

通过这样的试验，可以直观地看到表面能对涂布效果的影响，从而确定是否需要对薄膜进行表面处理。

五. 常见问题

Q：我用达因笔测试达标了，为什么涂布还是有缺陷？

A：达因笔是快速定性工具，精度有限。可能的原因有：①测试位置不具有代表性（膜面不均）；②浆料局部污染；③干燥过程产生涡流。建议结合小样涂布实验综合判断。

Q：电晕处理功率是不是越大越好？

A：不是！过高的功率会“烧伤”薄膜表面，使其脆化，甚至产生臭氧腐蚀设备。应遵循“够用就好”的原则，以消除缺陷的最小功率为佳，并留有一定安全余量。

Q：如何判断电晕处理是否均匀？

A：在暗室环境下，观察处理辊与薄膜之间的放电是否呈现一条均匀、稳定的紫色光带。如果出现断点、闪烁或亮度不均，说明处理不均，需要清洁或调整。

解决缩孔鱼眼问题，有时就像解开一个绳结，不能只盯着最乱的那一团。从薄膜表面能这个根本的“绳头”入手，系统性地检查、分析和提升，你就能重新获得一张完美均匀的涂布膜面。

 来源：功能膜世界
