2026-2-11
UV 高压汞灯是工业 UV 固化领域的核心设备，任何一种紫外光源发光效率都达不到100%，紫外光能量大约占比30%左右。，可见光，红外线的形式光的形式，热辐射，以及红外光可引发的热效应易导致膜材变形、涂层起泡等问题。分色反射与红外过滤是针对性解决热效应的关键技术，可从源头削减红外热量，保障固化质量与效率，具体如下：
UV 高压汞灯的热效应源于能量的低效转化与多路径散热，具体包括 3 个方面：

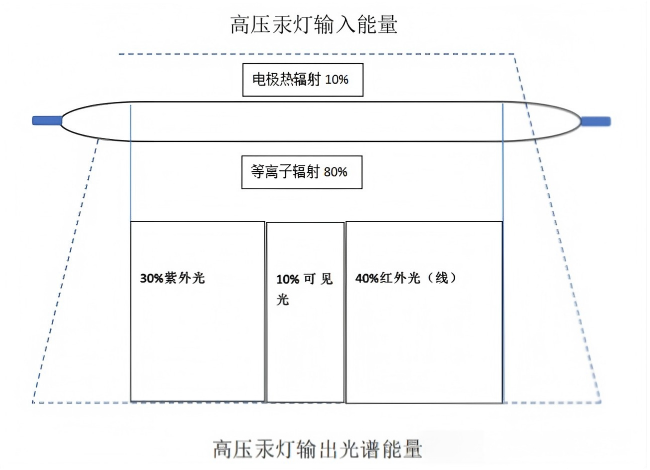

1. 红外辐射直接放热：灯体发光时，仅 30%左右 能量转化为可用于固化的 UVA/UVB 波段紫外光，剩余能量40%左右多以红外光形式释放，照射至基材和涂层后直接转化为热能，是热效应的首要来源。
2. 电极与管壁发热：灯管内汞蒸气放电时，电极受电子持续轰击温度骤升；石英管壁长期承受放电冲击，并通过热传导向周边环境散热占10%。
对于涂布行业的光学膜、折叠屏保护膜等产品，热效应的危害尤为显著：
1. 基材变形失效：PET、PI 等柔性光学基材在 80℃以上环境中易发生热收缩（收缩率超 0.5%）、翘曲甚至脆化，直接导致折叠屏保护膜贴合精度失控，或车载 AR-HUD 膜光学路径偏移。
2. 涂层性能劣化
1. 高温会引发涂层内低沸点溶剂 “暴沸式挥发”，形成针孔、相变性气泡，破坏膜材光学均匀性；
2. 含氟层、聚氨酯涂层在高温下易提前交联或黄变，如折叠屏硬化保护膜的含氟层会出现油污状发雾，动摩擦系数突破 0.05 的合格阈值。
3. 工艺稳定性下降：灯体轴向温差（两端温度高于中间）会造成 “固化梯度”，表现为膜材边缘固化过度、中间固化不足，涂层硬度与附着力出现明显差异。

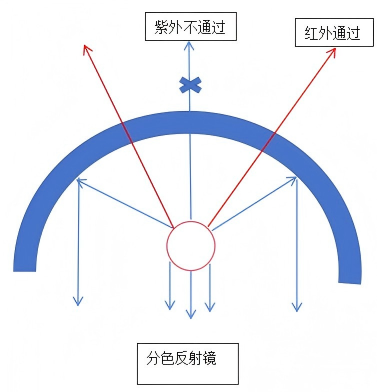

分色反射是通过定制化反光罩涂层，实现 “紫外光反射利用、红外光定向疏导” 的技术，可大幅降低红外热量对基材的影响。
核心原理
反光罩表面镀制多层介质分色膜（如 TiO₂/SiO₂交替涂层），该涂层对 UVA/UVB 波段紫外光的反射率可达90% 以上，能将紫外光集中导向待固化涂层；同时对红外光（700-2500nm）呈现高透射 / 高吸收特性，要么让红外光穿透反光罩排出固化腔。
实际应用效果
行业适配场景多用于高精度光学膜固化工位，如 3C 防爆膜、车载 AR-HUD 防尘膜的 UV 固化，可配合传送带同步冷却，实现 “高能固化 + 低热损伤” 的平衡。

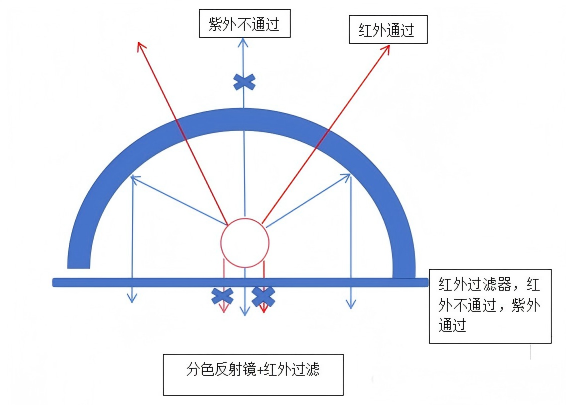

红外过滤是在灯体与基材间增设滤光组件，直接拦截红外辐射，是热敏性材料固化的 “防护屏障”。
核心原理
o 红外截止滤光片：以高纯度石英为基片，镀制红外吸收 / 反射膜（如铈掺杂石英膜、多层金属介质膜），可过滤 **70%-90%** 的红外光，仅允许紫外光透过；
o 工艺优化价值
o 搭配红外截止滤光片后，涂层表面的红外热通量可降低 50% 以上，彻底避免溶剂暴沸引发的气泡、针孔问题；

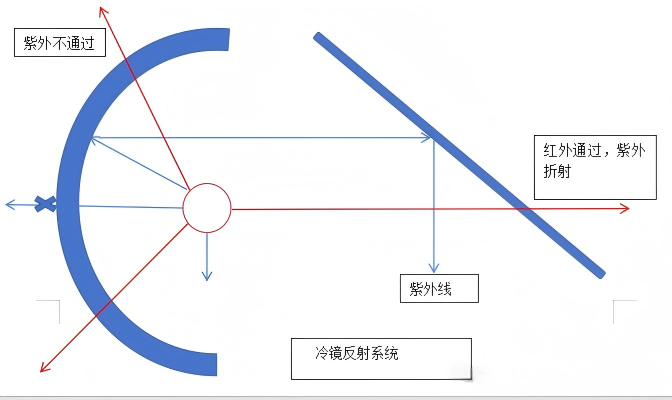

3.冷镜反射系统 冷镜的光学核心 —— 多层介质分色膜
冷镜的核心是其表面镀制的多层交替介质膜（常用 TiO₂、SiO₂、ZrO₂等高 / 低折射率材料），该涂层具备 “波段选择性” 光学特性：
· 对 UV 固化关键波段（UVA 320-400nm、UVB 280-320nm）的反射率可达90%-95%，能将紫外光集中汇聚到待固化涂层表面，提升光能利用率；
· 对红外光（700-2500nm）的透射率 / 吸收率超80%，红外光不会随紫外光反射至基材，而是穿透冷镜或被涂层吸收后导出，从根源减少红外热辐射。
相比传统铝制反光罩（对紫外光反射率仅 70%-80%，且会同步反射红外光），冷镜的光学定向调控能力实现了 “紫外固化” 与 “红外散热” 的彻底分离。
除分色反射与红外过滤外，需结合设备、工艺、材料的全维度优化，形成完整的热管控方案：
1. 设备端强化：在固化腔体内加装冷风 / 液氮局部冷却系统，针对膜材表面进行精准降温；选用低功耗电子镇流器，减少驱动组件产热。
2. 工艺端调整：采用 “低功率多灯组” 替代高功率单灯固化，降低单灯热负荷；放慢固化速度，为膜材预留散热时间，尤其适配含氟涂层的固化。
3. 材料端适配：选用耐高温树脂体系（如环氧丙烯酸酯替代普通聚氨酯丙烯酸酯）；减少涂层中低沸点溶剂占比，降低高温挥发风险。
来源：涂布工业社
